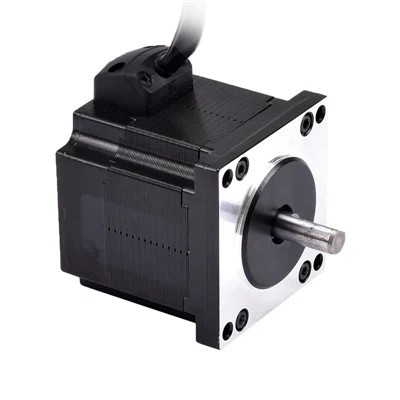

220V 4000RPM 0.29Nm 120W 0.46A 57x57x82.5mm ブラシレス DC モーター

メーカー部品番号: 57BL08402-0120-XXX
フレームサイズ: 57x57mm
保護等級: IP40
定格電圧: 220V
定格速度: 4000 RPM
定格トルク: 0.29Nm
電力: 120W

お問い合わせを送る

迅速な配達
品質保証
カスタマイズ可能

製品説明

一般仕様

保護等級	IP40
周囲温度	-20 度 ~55 度
保管温度	-25 度～ +70 度
周囲湿度	<85% ( without condensation )
絶縁クラス	クラスB
絶縁抵抗	100MΩ以上 @500VDC

配線

リードNo.	鉛の色	リードゲージ	関数	説明
1	赤	UL1061/24AWG	VCC	ホールセンサーの電源電圧
2	黄色		ティッカー
3	青		うわー
4	黒		ティッカー	ホールセンサー用グランド
5	オレンジ		胡
6	青	UL1061/18AWG	w
7	オレンジ		u
8	黄色		v

技術仕様

モデル番号。	定格電圧	スピード	定格トルク	力	定格電流	無負荷速度	無負荷電流	抵抗/線間	インダクタンス/線路間	逆起電力定数	長さ
	ティッカー	回転数	N.m	W	A	回転数	A	Ω	mH	V/krpm	んん
57BL08402-0120-XXX	220	4000	0.29	120	0.46	5000	0.09	31.7	35.04	41.30	82.5

機械的寸法

よくある質問

Q: BLDC モーターは航空宇宙用途に利用できますか?

A: BLDC モーターは、航空機アクチュエーター、ドローン、衛星システムなどの航空宇宙アプリケーションで広く使用されています。これは、高い電力密度、信頼性、正確な制御によるものであり、航空宇宙産業の厳しい要件に適しています。

Q: BLDC モーターにはどのような電力定格が利用可能ですか?

A: BLDC モーターは、数ワットから数キロワットまでの幅広い定格電力で入手できます。具体的な電力定格はアプリケーションとモーターの設計によって異なり、さまざまな電力要件を満たすオプションが確実にあります。

Q: BLDC モーターの主要コンポーネントは何ですか?

A: BLDC モーターの主なコンポーネントには、ローター (永久磁石)、ステーター (巻線)、ホール効果センサー (位置検出用)、モーターコントローラー (整流用)、パワーエレクトロニクス (モーター駆動用)、および冷却が含まれます。システム (ヒートシンクやファンなど) を使用して熱放散を管理します。

Q: モーターはどのように梱包しますか?

A: モーターを安全に輸送できるよう、衝撃吸収フォームで慎重に梱包しています。各モーターはパッケージ内の個別のポケットに収められており、輸送中の潜在的な損傷や振動から保護されています。この梱包方法によりモーターが保護され、優れた状態で届くことが保証されます。
