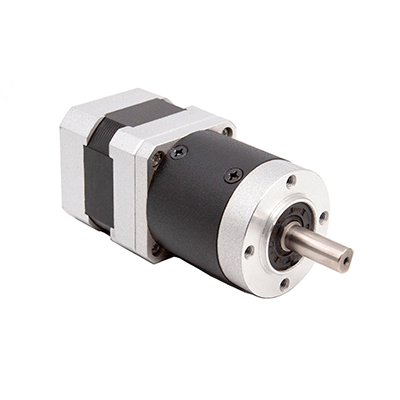

42mm ギア付きブラシレス DC モーター
42mm ギア付きブラシレス DC モーターのフレーム サイズは 42x42mm で、経済的な遊星ギアボックスと 42mm 角のブラシレス DC モーターで構成されています。 ギア比 3:1 ～ 250:1 の 4 つの標準モデルが用意されています。 ブラシレス技術の統合により、効率的で耐久性のあるパフォーマンスが保証されるとともに、多様なギア比により幅広い用途が容易になります。
- 迅速な配達
- 品質保証
カスタマイズ可能
製品説明
機械的寸法
一般仕様
| 巻取りタイプ | 星 |
| ホール効果角 | 120度（電気角） |
| シャフトの軸方向の遊び | 0.025mm |
| 周囲温度 | 0 度 -+50 度 (結露なし)) |
| 周囲湿度 | ＜85%（結露なきこと） |
| 最大。 ラジアルフォース | 50N |
| 最大。 軸力 | 20N |
| 絶縁クラス | クラスB |
| 絶縁耐力 | one minute@500VAC.5mA |
| 絶縁抵抗 | 100MΩ以上@500VDC |
電気接続
| リードNO. | 鉛の色 | リードゲージ | 繋がり |
| 1 | 赤 | UL1007/26AWG | VCC |
| 2 | 黒 | GND | |
| 3 | 黄色 | ホールA | |
| 4 | 白 | ホールB | |
| 5 | 青 | ホールC | |
| 6 | オレンジ | UL1007/22AWG | フェーズU |
| 7 | 緑 | フェーズ V | |
| 8 | 茶色 | フェーズW |
ギアボックスパラメータ
| ステージ | 1ステージ | 2段階 | 3段階 | ||||||||||||||||||
| 減速比 | 3 | 4 | 5 | 7 | 9 | 10 | 15 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 100 | 100 | 125 | 140 | 175 | 200 | 250 |
| 長さ1(mm) | 41 | 48.5 | 58 | ||||||||||||||||||
| 定格荷重(N・m) | 3.5 | 10 | 15 | ||||||||||||||||||
| バックラッシ（度） | 0.8 度最大 | 最大1.6度 | 最大2.4度 | ||||||||||||||||||
| 公称入力回転数(rpm) | 3000rpm | ||||||||||||||||||||
技術仕様
| モデル番号。 | 逆起電力定数 | 定格電圧 | スピード | 定格トルク | 力 | 定格電流 | 無負荷速度 | 無負荷電流 | 抵抗/線間 | インダクタンス/線路間 | 長さ |
| V/krpm | VDC | 回転数 | N.m | W | A | 回転数 | A | Ω | mH | んん | |
| 42BL02402-0026-XXX | 4.1 | 24 | 4000 | 0.062 | 26 | 1.77 | 6700 | 0.19 | 1.76 | 3.2 | 40 |
| 42BL02402-0053-XXX | 6.1 | 24 | 4000 | 0.125 | 52.5 | 3.4 | 6500 | 0.53 | 0.78 | 1.26 | 60 |
| 42BL02402-0078-XXX | 4.3 | 24 | 4000 | 0.185 | 77.5 | 4.8 | 6000 | 0.32 | 0.76 | 1 | 80 |
| 42BL02402-0105-XXX | 4.1 | 24 | 4000 | 0.251 | 105 | 6 | 5900 | 1 | 0.52 | 0.783 | 100 |
備考：お客様は最終的に完成したモーターの速度とトルクをご提供いただくだけで、お客様の用途に適したモーターとギアボックスを選択させていただきます。
よくある質問
Q: ギア付きブラシレス DC モーターはエネルギー効率が良いですか?
A: はい、ギア付きブラシレス DC モーターはエネルギー効率が高いことで知られています。 設計でブラシを排除することで、エネルギー損失が大幅に削減されます。 さらに、電子制御の統合により、これらのモーターは速度とトルクを細かく管理できるようになり、効率がさらに向上します。 この効率により、消費電力を最小限に抑えることが不可欠なアプリケーションにとって優れた選択肢となります。
Q: プロジェクトに適したギア付きブラシレス DC モーターを選択するにはどうすればよいですか?
A: 適切なモーターを選択するには、必要なトルク、速度、サイズの制約、デューティ サイクルなど、いくつかの要素を考慮する必要があります。 弊社営業担当が最適な機種選びのお手伝いをさせていただきますので、お気軽にご相談ください。
Q: ギア付きブラシレス DC モーターに関する一般的な問題にはどのようなものがありますか?
A: 問題には、過熱、ギアの磨耗、電子コントローラーの問題などが含まれる可能性があります。 定期的なメンテナンスと適切な使用は、これらの問題を防ぐのに役立ちます。
Q: 損傷を防ぐために、輸送中にモーターをどのように保護しますか?
A: 輸送中にモーターを保護するために、衝撃吸収発泡パッケージを採用しています。 各モーターは、衝突を防ぎ、輸送中に発生する可能性のある振動に耐えられるよう、梱包内の個別のポケットに慎重に配置され、安全に到着します。
Q: 購入後のサポートはどのようなものがありますか?
A: 包括的なアフターサービスパッケージを提供しています。 当社の製品には発送日から 12- か月の品質保証が付いています。 さらに、プロジェクトの初期段階で技術顧問サービスを提供します。
Q: 最小注文数量 (MOQ) 要件はありますか?
A: 最小注文数量 (MOQ) は製品によって異なる場合があります。 一部の商品には特定のMOQが設定されている場合がありますが、その他の商品は少量で購入できる場合があります。 ご興味のある特定の製品のMOQに関する詳細については、当社の営業チームにお問い合わせください。
