製品

NEMA 17 バイポーラ 1.8deg 0.15Nm 1A 3.7V 42x42x20.5mm 4 線式ステッピングモーター

メーカー部品番号:42H021H-1004-009
フレームサイズ: 42x42mm
モータータイプ: バイポーラステッパー
保持トルク：1.5kgf・cm
定格電流/相: 1.0 A
定格電圧：3.7V
一般的なアプリケーション: 3D プリンタ、CNC マシン、繊維機械など

お問い合わせを送る

42H021H-1004-009 データシート

迅速な配達
品質保証
カスタマイズ可能

製品説明

一般仕様

ステップ角度精度	±5%
抵抗精度	±10%
インダクタンス精度	±20%
温度上昇	最大80K
周囲温度	-20 度～ +50 度
絶縁抵抗	100MΩ以上 @ 500VDC
絶縁耐力	1分間AC500V・5mA以下
シャフトのラジアル遊び	0.06Max.@450g
シャフトの軸方向の遊び	0.08最大@450g

電気仕様

モデル番号	42H021H-1004-009
モーターの種類	バイポーラ
ステップ角度	1.8度±5%
フェーズ数	2
保持トルク	1.5kgf・cm
定格電流/相	1.0 A (ピーク値)
定格電圧	3.7 V
位相抵抗	3.7Ω±10%（20度）
相インダクタンス	4.5mH±20%(1kHz 1V RMS)
ローター慣性	22 g.cm2

物理仕様

フレームサイズ	42×42mm
身長	20.5mm
シャフトの直径	Φ5mm
フロントシャフトの長さ	20mm
Dカット軸長さ	16.5mm
リードの数	4
リードの長さ	400mm
ワイヤゲージ	AWG24
重さ	0.15kg

繋がり

A	B	C	D
黒	赤	緑	青

よくある質問

Q: Nema 17 ステッピングモーターとは何ですか?

A: Nema 17 ステッピングモーターは、寸法と取り付けに関して NEMA (全米電気製造業者協会) 規格に準拠したステッピングモーターの一種です。フレームサイズは43.2×43.2mmです。

Q: Nema 17 ステッピングモーターと、Nema 23 や Nema 34 などの他の Nema サイズの違いは何ですか?

A: 主な違いは物理的なサイズとトルク出力にあります。 Nema 17 ステッピングモーターのフレームサイズは 1.7 x 1.7 インチのコンパクトなサイズですが、Nema 23 および Nema 34 の寸法はより大きくなります。 Nema 23 はサイズとトルクのバランスが取れており、Nema 34 はさらに大きく、より高いトルク能力を提供します。 Nema 17 は中程度のトルクが要求される用途に適していますが、Nema 23 および 34 は高トルクの用途に適しています。

Q: 工場の品質管理はどのように行っていますか?

A: 品質が最優先です。私たちは、生産の最初から最後まで品質管理を常に重視しています。すべての製品は出荷のために梱包される前に注意深くテストされます。

Q: 注文を確定する前に工場を見学することは可能ですか?

A: もちろん、喜んで工場訪問を手配させていただきます。これにより、当社の業務に慣れるだけでなく、当社のビジネス関係の強固な基盤を確立することもできます。

人気ラベル: nema 17 バイポーラ 1.8deg 0.15nm 1a 3.7v 42x42x20.5mm 4 線ステッピングモーター、中国 nema 17 バイポーラ 1.8deg 0.15nm 1a 3.7v 42x42x20.5mm 4 線ステッピングモーターメーカー、サプライヤー、工場

NEMA 17 バイポーラ 1.8deg 0.52Nm 1.68A 2.77V 42x42x47mm ステッピングモーター

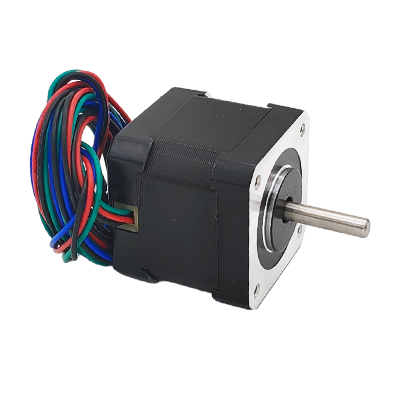

NEMA 17 バイポーラ 1.8 度 0.45Nm 2A 2.6V 42x42x39mm 4 線式ステッピングモーター
