スパー遊星ギアボックス VS ヘリカル遊星ギアボックス

スパー遊星ギアボックスそしてヘリカル遊星ギアボックスこれらは、構造、性能、用途においてそれぞれ独自の特徴を持つ、一般的な 2 種類の遊星ギアボックスです。このブログでは、それらの違いについて詳しく説明します。



1. ギア設計

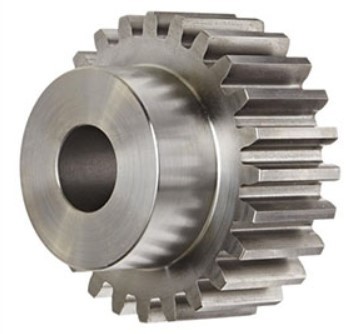

平歯車遊星ギアボックスは、平歯車を使用します。平歯車では、歯車の歯は歯車の幅に沿って平行で、歯車の上部は平らです。製造プロセスが簡単なため、平歯車は比較的安価に製造できます。

ヘリカルギア遊星ギアボックスは、ギアの歯がギアの幅に沿って傾斜し、ギアトップが角度の付いたヘリカルギアを使用します。ヘリカルギアの設計により、ギアが徐々に噛み合うようになり、よりスムーズな噛み合いが実現します。ヘリカルギアの製造プロセスはより複雑でコストがかかります。



2. 正確性

ヘリカルギア遊星減速機の精度は、平歯車遊星減速機よりも高くなります。

スパー遊星ギアボックスのバックラッシュ: P2 10分以下、P1 6分以下

ヘリカル遊星ギアボックスのバックラッシュ: P2 5分以下、P1 1分以下



3. 騒音と振動

平歯車は、特に高負荷および高速条件下では、噛み合い時に大きな騒音と振動を発生します。これは、平歯車の噛み合いが瞬時に行われるため、歯車の歯が噛み合うときと噛み合わないときに衝撃が発生するためです。



ヘリカル遊星ギアボックスの場合、ヘリカルギアの噛み合いプロセス中に歯同士が徐々に接触するため、噛み合いがよりスムーズになり、騒音が低くなります。そのため、スパー遊星ギアボックスと比較して、ヘリカル遊星ギアボックスは振動が少なく、動作がよりスムーズです。



4.トルクと効率

同じモーターシャフトの場合、スパー遊星ギアボックスのトルク伝達はヘリカル遊星減速機よりも小さく、伝達効率が低くなります。そのため、スパー遊星ギアボックスと比較して、ヘリカル遊星ギアボックスはより大きなトルクを生成でき、効率が高くなります。



5. 応用分野

平歯車遊星ギアボックスは、軽機械、小型自動化装置、シンプルなトランスミッション システムなどの低速、低負荷の用途に適しています。精度要件が高くない場合、経済的で効率的な選択肢となります。



ヘリカルギア遊星ギアボックスは、重機、自動車トランスミッション、高精度産業機器、高度な自動化機器などの高速、高負荷のアプリケーションに適しています。ヘリカルギアは高精度と安定性を備えているため、高い精度と信頼性が求められるアプリケーションに最適です。



結論

スパー遊星ギアボックスとヘリカル歯遊星ギアボックスにはそれぞれ長所と短所があり、どのタイプのギアボックスを選択するかは、特定のアプリケーション要件によって異なります。効率的でコストに敏感なソリューションが必要な場合は、スパー遊星ギアボックスが適しています。高負荷、高精度、スムーズな操作のソリューションが必要な場合は、ヘリカル遊星ギアボックスがより適しています。実際のアプリケーションでは、コスト、パフォーマンス、ノイズ、振動、メンテナンスなどの複数の要素を総合的に考慮して、最も適切なギアボックスタイプを選択する必要があることがよくあります。
