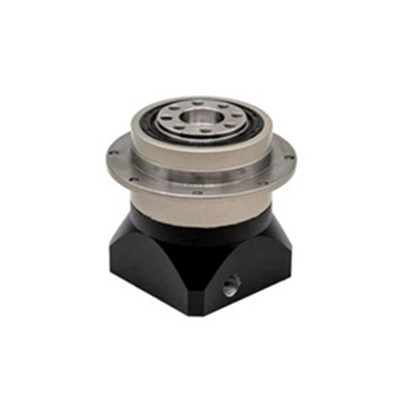

AD064 シリーズ高精度遊星歯車装置
タイプ: はすば歯付き遊星ギアボックス
ギアボックス保護等級: IP65
比率：4、5、7、10（1段階） 16、20、25、28、35、40、50、70、100(2段階)
標準バックラッシ P1：3arcmin以下（1段） 5分角以下(2段階)
標準バックラッシ P2: 5 acmin 以下 (1 段)、 7分角以下(2段階)
効率: 97% 以上 (1 段階)。 94%以上（2段階）
- 迅速な配達
- 品質保証
カスタマイズ可能
製品説明
AD 命名規則(例: AD-090N-010-63-19-1)
パフォーマンスデータ
|
技術的パラメータ |
1ステージ |
2段階 | ||||||||||||
|
比率 |
4 |
5 |
7 |
10 |
16 |
20 |
25 |
28 |
35 |
40 |
50 |
70 |
100 |
|
|
公称出力トルク T2n |
海里 |
48 |
60 |
50 |
40 |
48 |
48 |
60 |
50 |
50 |
48 |
60 |
50 |
40 |
|
非常停止トルク T2NOT |
海里 |
公称出力トルクの3倍 |
||||||||||||
|
公称入力 回転数 n1N |
回転数 |
5000 |
||||||||||||
|
最大入力速度 n1B |
回転数 |
10000 |
||||||||||||
|
バックラッシ低減 P1 |
アークミン |
3 以下 |
5 以下 |
|||||||||||
|
標準バックラッシ P2 |
アークミン |
5 以下 |
7以下 |
|||||||||||
|
ねじり剛性 |
Nm/分角 |
13 |
||||||||||||
|
最大曲げモーメント M2KB |
Nm |
125 |
||||||||||||
|
最大アキシアル荷重 F2aB |
N |
1050 |
||||||||||||
|
耐用年数 |
時 |
20000 |
||||||||||||
|
効率η |
% |
97%以上 |
94%以上 | |||||||||||
|
動作温度 |
程度 |
-10 度 ~90 度 |
||||||||||||
|
潤滑 |
合成潤滑油 |
|||||||||||||
|
ギアボックスの保護の程度 |
IP65 |
|||||||||||||
|
取り付け位置 |
全方向 |
|||||||||||||
|
騒音レベル（n=3000rpm.Mo負荷、50cm） |
dB(A) |
58 |
56 |
55 |
54 |
58 |
58 |
58 |
58 |
57 |
55 |
55 |
55 |
55 |
|
慣性質量モーメント J1 |
kg。 cm |
0.14 |
0.13 |
0.13 |
0.13 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
機械的寸法
適合するモーターサイズ
| AD064シリーズ | ステージ | 比率 | 出力軸径 | インプットシャフトの直径 | モーターシャフトの直径×長さ/モーターのパイロットの直径と高さ/数量-直径-取り付け穴の間隔 |
| ワンステージ | 4/5/7/10 | 40 | 6.35 | Φ6.35×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | |
| 8 | Φ8×25/Φ38.1×1.6/4-Φ5-47.1×47.1 | ||||
| 14 |
Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
||||
| 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 |
||||
| 2段階 |
16/20/25/ 28/35/40/50/70/100 |
40 | 6.35 | Φ6.35×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | |
| 8 | Φ8×25/Φ38.1×1.6/4-Φ5-47.1×47.1 | ||||
| 14 |
Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
よくある質問
Q: 遊星歯車装置とは何ですか?
A: 遊星歯車装置は、特定の構成で配置された複数の歯車で構成される歯車システムの一種です。 通常、これには太陽歯車、複数の遊星歯車、およびリング歯車が含まれます。 この配置により、コンパクトなサイズ、高トルク伝達、正確な制御が可能になります。
Q: 遊星ギアボックスの利点は何ですか?
A: 遊星ギアボックスの利点には、高トルク密度、コンパクトなサイズ、効率的な動力伝達、正確で安定したギア比、低バックラッシ、およびさまざまなギア比を実現する多用途性が含まれます。
Q: 遊星ギアボックスの寿命はどれくらいですか?
A: 当社の遊星ギアボックスの耐用年数は最大 20,000 時間です。
Q: 遊星ギアボックスはサーボモーター用途に使用できますか?
A: はい、遊星ギアボックスはサーボ モーター アプリケーションで一般的に使用されます。 サーボ モーターは、ロボット工学、CNC 機械、自動製造装置など、正確な動作制御を必要とするシステムでよく使用されます。 遊星ギアボックスは、コンパクトなサイズ、高トルク密度、優れた効率により、これらの用途に最適です。
