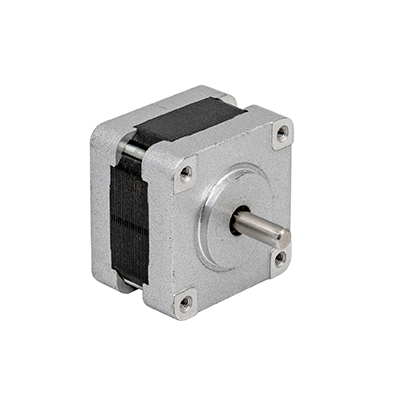

NEMA 16 バイポーラ 1.8 度 0.18Nm (25oz.in) 0.65A 4.6V 39x39x31mm 4 線式ステッピング モーター

技術的パラメータ

アイテム	仕様
ステップ角度精度	±5%
抵抗精度	±10%
インダクタンス精度	±20%
温度上昇	最大80K
周囲温度	-20 度 ～ +50 度
絶縁抵抗	100MΩ以上 @ 500VDC
絶縁耐力	1分間AC500V・5mA以下
シャフトのラジアル遊び	0.06Max.@450g
シャフトの軸方向の遊び	0.08最大@450g



技術仕様

モデル番号。	ポーラー	評価済み 電圧	現在/ 段階	抵抗/ 段階	インダクタンス/ 段階	ホールディング トルク		＃ の リード	ローター 慣性	重さ	長さ
		V	A	Ω	mH	オンスイン	kgf・cm		g・cm2	kg	んん
39H031H-0654	バイポーラ	4.6	0.65	7	11	25	1.8	4	18	0.17	31







引き抜きトルク曲線













































よくある質問

Q: ステッピングモーターを選択する際にはどのような要素を考慮する必要がありますか?

A: ステッピング モーターを選択するときは、意図した用途に適していることを確認するために、いくつかの要素を考慮する必要があります。 考慮すべき重要な要素は次のとおりです。

1. トルク要件: 負荷と加減速要件を考慮して、アプリケーションに必要なトルクを決定します。 選択したステッピング モーターがこれらの要求を満たす適切なトルクを提供できることを確認してください。



2. ステップ分解能: アプリケーションに必要な精度のレベルとステップ分解能を考慮します。 ステッピング モーターにはさまざまなステップ角度があります。 必要なレベルの精度を提供できるモーターを選択してください。



3. 速度要件: アプリケーションに必要な速度範囲を評価します。 ステッピング モーターには、逆起電力やローターの慣性などの要因により、高速動作には制限があります。 選択したモーターが十分なトルクを維持しながら必要な速度を達成できることを確認してください。



4. 電圧と電流の定格: ステッピング モーターの電圧と電流の定格を確認します。 電圧定格は電源と互換性があり、電流定格はモータードライバーの能力と一致する必要があります。 指定された電圧と電流の範囲内で動作することで、最適なパフォーマンスと寿命を確保できます。



5. モーターのサイズと取り付け: ステッピング モーターをシステムに適切に統合できるように、ステッピング モーターの物理的なサイズと取り付け要件を検討してください。 寸法、シャフトサイズ、取り付け穴のパターンを確認して互換性を確認してください。



6. 環境要因: ステッピング モーターが動作する環境条件を評価します。 温度、湿度、ほこりや湿気の存在などの要因を考慮してください。 適切な保護機能を備えたモーターを選択するか、必要に応じて追加のエンクロージャや冷却手段を検討してください。



7. コントローラーの互換性: 選択したステッピング モーターがモーター コントローラーまたはドライバーと互換性があることを確認します。 インターフェースのタイプ (ステップ/方向、SPI など) と通信プロトコルを確認して、制御システムとのシームレスな統合を確保します。



8. アプリケーション固有の要件: ノイズ レベル、信頼性、デューティ サイクル、および必要となる特殊な機能や認証 (RoHS 準拠など)​​ など、アプリケーション固有の要件を考慮します。



これらの要素を考慮し、アプリケーションの要件と一致させることで、パフォーマンスのニーズを満たし、システムにうまく統合できるステッピング モーターを選択できます。
