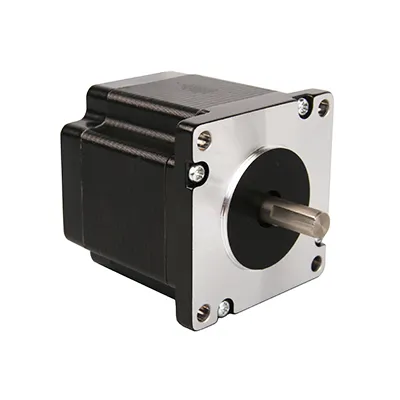

NEMA 24 バイポーラ 1.8 度 2.5Nm (347oz.in) 3A 2.1V 60x60x86mm 4 線式ステッピング モーター
メーカー部品番号: 60H086H-3004
フレームサイズ: 60x60mm
モータータイプ: バイポーラステッパー
ステップ角度: 1.8 度
保持トルク: 2.5Nm(347oz.in)
定格電流/相: 3A
定格電圧: 2.1V
位相抵抗: 0.7オーム
インダクタンス: 3.1mH±20%(1KHz)
体長: 86mm
- 迅速な配達
- 品質保証
カスタマイズ可能
製品説明
技術的パラメータ
|
アイテム |
仕様 |
|
ステップ角度精度 |
±5% |
|
抵抗精度 |
±10% |
|
インダクタンス精度 |
±20% |
|
温度上昇 |
最大80K |
|
周囲温度 |
-20 度 ～ +50 度 |
|
絶縁抵抗 |
10OMΩ以上 @ 500VDC |
|
絶縁耐力 |
1分間AC500V・5mA以下 |
|
シャフトのラジアル遊び |
0.06Max.@450g |
|
シャフトの軸方向の遊び |
0.08最大@100g |
技術仕様
|
モデル番号。 |
ポーラー |
評価済み |
現在/ |
抵抗/ |
インダクタンス/ |
ホールディング |
＃の |
ローター |
重さ |
長さ |
|
|
V |
A |
Ω |
mH |
オンスイン |
kgf・cm |
g・cm2 |
キログラム |
んん |
|||
| 60H086H-3004 | バイポーラ | 2.1 | 3 | 0.7 | 3.1 | 347 | 25 | 4 | 800 | 1.4 | 86 |
引き抜きトルク曲線
よくある質問
Q: ステッピング モーターが通常、高速回転を必要とする高速アプリケーションの第一選択ではないのはなぜですか?
A: 1. 慣性とローターの質量: ステッピング モーターは、他のタイプのモーターと比較してローターの慣性が比較的高くなります。 この慣性により、急速に加速および減速する能力が制限される可能性があり、速度や方向の急速な変更が必要な用途にはあまり適していません。
2. トルクと速度の特性: ステッピング モーターは、速度が増加するにつれて利用可能なトルクが低下します。 これはトルク-速度特性曲線として知られています。 ステッピング モーターの速度が増加すると、負荷に打ち勝つために利用できるトルクが減少し、高速でのトルク出力を維持する能力が制限される可能性があります。
3. 自然共振と振動: ステッピング モーターは、その固有の機械的および電気的特性により、自然共振周波数を経験することがあります。 これらの共振周波数またはその付近では、モーターの性能が影響を受ける可能性があり、振動の増加、精度の低下、さらにはステップのスキップが発生する可能性があります。 高速動作によりモーターがその共振周波数に近づく可能性があり、これらの問題の影響を受けやすくなります。
4. 制御システムの制限: ステッピング モーターが動作できる速度は、制御システムとモーター ドライバーの機能にも影響されます。 制御システムは高周波数でステップ パルスを生成できなければならず、モーター ドライバーはモーターを高速で駆動するために十分な電流と電圧レベルを供給できなければなりません。 制御システムの制限により、ステッピング モーターに速度制限が課される場合があります。
