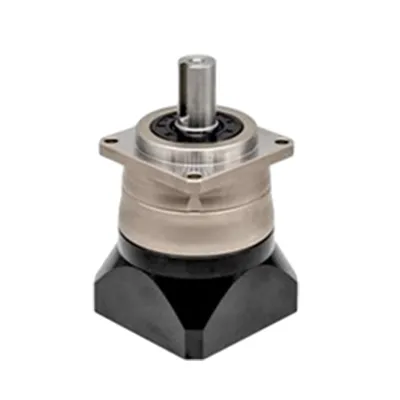

AEP060 シリーズ高精度遊星歯車装置
タイプ: はすば歯付き遊星ギアボックス
ギアボックス保護等級: IP65
レシオ：3、4、5、7、10（1段階）
比率：15、16、20、25、28、30、35、40、50、70、100（2段階）
標準バックラッシ P1：3arcmin以下（1段） 5分角以下(2段階)
標準バックラッシ P2：5arcmin以下（1段） 7分角以下(2段階)
効率: 95% 以上 (1 段階)。 92%以上（2段階）
- 迅速な配達
- 品質保証
カスタマイズ可能
製品説明
AEP 命名規則 (例: AEP-090N-010-22-19-4)
パフォーマンスデータ
|
技術的パラメータ |
1ステージ |
2段階 | |||||||||||||||
|
比率 |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
公称出力トルク T2N |
海里 |
55 |
50 |
60 |
50 |
40 |
55 |
50 |
50 |
60 |
50 |
55 |
50 |
45 |
60 |
50 |
40 |
|
非常停止トルク T2NoT |
海里 |
公称出力トルクの3倍 |
|||||||||||||||
|
公称入力 回転数 n1N |
回転数 |
5000 |
|||||||||||||||
|
最大入力速度 n1B |
回転数 |
10000 |
|||||||||||||||
|
バックラッシ低減 P1 |
アークミン |
3 以下 |
5 以下 |
||||||||||||||
|
標準バックラッシ P2 |
アークミン |
5 以下 |
7以下 |
||||||||||||||
|
ねじり剛性 |
Nm/分角 |
7 |
|||||||||||||||
|
最大曲げモーメント F2rB |
N |
1377 |
|||||||||||||||
|
最大アキシアル荷重 F2aB |
N |
765 |
|||||||||||||||
|
耐用年数 |
時 |
20000 |
|||||||||||||||
|
効率η |
% |
95%以上 |
92%以上 | ||||||||||||||
|
動作温度 |
程度 |
-10 度 ~90 度 |
|||||||||||||||
|
潤滑 |
合成潤滑油 |
||||||||||||||||
|
ギアボックスの保護の程度 |
IP65 |
||||||||||||||||
|
取り付け位置 |
全方向 |
||||||||||||||||
|
騒音レベル (n=3000rpm、無負荷、50cm) |
デシベル(A) |
58 |
58 |
56 |
55 |
54 |
58 |
58 |
58 |
58 |
58 |
58 |
55 |
55 |
55 |
55 |
55 |
|
慣性質量モーメント J1 |
kg.cm2 |
0.16 |
0.14 |
0.13 |
0.13 |
0.13 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
機械的寸法
適合するモーターサイズ
|
AEP060 シリーズ |
ステージ | 比率 | 出力軸径 | インプットシャフトの直径 | モーターシャフトの直径×長さ/モーターのパイロットの直径と高さ/数量-直径-取り付け穴の間隔 |
| ワンステージ | 3/4/5/7/10 | 16 | 6.35 | Φ6.35×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | |
| 8 | Φ8×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | ||||
| 14 |
Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
||||
| 19 | Φ19×30/Φ70×3/4-Φ6.5-Φ90 | ||||
| 2段階 |
15/16/20/25/28/ 30/35/40/50/70/100 |
16 | 6.35 | Φ6.35×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | |
| 8 | Φ8×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | ||||
| 14 |
Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
よくある質問
Q: 精密遊星ギアボックスは医療機器に使用できますか?
A: はい、精密遊星ギアボックスはさまざまな医療機器用途に使用できます。 医療業界では、多くの場合、デバイスや機器の正確で信頼性の高い動作制御が必要とされており、高精度遊星ギアボックスはこれらの要件を満たすのに適しています。 高精度遊星ギアボックスが一般的に使用される医療機器の例としては、次のようなものがあります。
1. 外科用ロボット: 精密遊星ギアボックスは外科用ロボット システムで重要な役割を果たし、低侵襲手術中にロボット アームや器具に正確で制御された動きを提供します。
2. 診断装置: 精密遊星ギアボックスは、CT スキャナーや MRI 装置などの画像診断装置でガントリーや回転コンポーネントの動きを制御するために利用されています。
3. 研究室自動化システム: 精密遊星ギアボックスは、液体処理システム、サンプル前処理装置、高スループットの試験と分析用のロボット プラットフォームなどの研究室自動化機器で使用されます。
4. 患者ハンドリングシステム: 患者リフター、病院用ベッド、その他の患者ハンドリング機器には精密遊星ギアボックスが採用されており、患者の移動や調整時のスムーズで正確な動きを保証します。
5. リハビリテーションおよび補助装置: 精密遊星ギアボックスは、電動車椅子、ロボット外骨格、義肢などのリハビリテーションおよび補助装置に利用され、制御された正確な動きを提供します。
Q: 精密遊星ギアボックスは、さまざまな入力軸と出力軸構成で利用できますか?
A: はい、精密遊星ギアボックスは、さまざまな用途に合わせてさまざまな入力および出力シャフト構成で利用できます。 これらのギアボックスは、ストレート、中空、またはスプライン入力、中実または中空出力などのシャフト タイプに柔軟性を提供します。 さまざまな構成が利用できるため、幅広い機械システムへの互換性とシームレスな統合が保証されます。
Q: 精密遊星ギアボックスには特別な取り付け配置が必要ですか?
A: 精密遊星ギアボックスは通常、特別な取り付け配置を必要としません。 これらは多用途に使えるように設計されており、特定の用途やスペースの制約に応じてさまざまな向きで取り付けることができます。
